KCO QSFP28 100G ER4 ER4L-S SMF 1310nm 40km WDM LC 100Gb/s QSFP28 ER4 SMF 1310nm WDM DLC Оптичен трансивър
Общо описание
+ Оптичните сигнали се мултиплексират към едномодово влакно чрез индустриален стандартен LC конектор.
+ В приемащата страна, четирите ленти от оптични потоци от данни се демултиплексират оптично от интегрирания оптичен демултиплексор. Всеки поток от данни се възстановява от APD и трансимпедансен усилвател, след което се синхронизира отново.
+ Този KCO QSFP28 100G ER4 модул разполага с електрически интерфейс с възможност за горещо включване, ниска консумация на енергия и интерфейс за управление на MDIO.
+ KCO QSFP28 100G ER4 е проектиран с форм-фактор, оптична/електрическа връзка и цифров диагностичен интерфейс съгласно споразумението QSFP28 Multi-Source Agreement (MSA) и е съвместим с IEEE 802.3bm.
ХАРАКТЕРИСТИКИ
+ KCO QSFP28 100G ER4 Съвместим със 100GBASE-ER4
+ Скорости на поддържаните линии от 103.125 Gbps до 111.81 Gbps
+ Интегрирана LAN WDM TOSA / APD ROSA за обхват до 40 км през SMF с FEC
+ Интерфейс за цифров диагностичен мониторинг
+ Дуплексен LC оптичен контакт
+ Без външен референтен тактов генератор
+ Възможност за електрическо свързване „горещо“
+ Съвместим с QSFP28 MSA с LC конектор
+ Работен температурен диапазон на корпуса: от 0°C до 70°C
+ Разсейване на мощност < 4,0 W

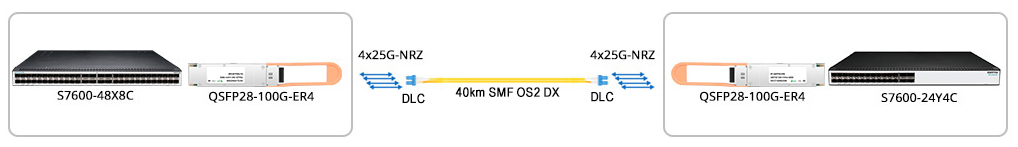

Приложения
+ 100G Ethernet и 100GBASE-ER4
+ ITU-T OTU4
СТАНДАРТ
+ Съвместим с IEEE 802.3ba, IEEE 802.3bm и 100G ER4
+ Съответства на SFF-8636
Абсолютни максимални оценки
| Параметър | Символ | Мин. | Тип. | Макс. | Единица | Забележка |
| Температура на съхранение | Ts | -40 | - | 85 | °C |
|
| Относителна влажност | RH | 5 | - | 95 | % |
|
| Захранващо напрежение | Виртуален кредитен център (VCC) | -0,3 | - | 4 | V |
|
| Входно напрежение на сигнала |
| Vcc-0.3 | - | Vcc+0.3 | V |
Препоръчителни условия на работа
| Параметър | Символ | Мин. | Тип. | Макс. | Единица | Забележка |
| Работна температура на корпуса | Ткейс | 0 | - | 70 | °C | Без въздушен поток |
| Захранващо напрежение | Виртуален кредитен център (VCC) | 3.13 | 3.3 | 3.47 | V |
|
| Ток на захранването | МТК | - |
| 1200 | mA |
|
| Скорост на данни | BR |
| 25.78125 |
| Гбпс | Всеки канал |
| Разстояние на предаване | TD |
| - | 40 | km |
|
| Свързани влакна | Едномодово влакно | 9/125um SMF | ||||
Забележка：100G Ethernet и ITU-T OTU4 имат различна настройка на регистъра, а не автоматично договаряне.
Параметри на продукта
| Форм фактор | QSFP28 |
| Дължина на вълната | 1294-1310nm |
| Максимално разстояние на кабела | Деактивира: 30 км, Активира: 40 км |
| Тип оптичен кабел | СМФ |
| Тип предавател | Електронен лист за управление на електронен лист |
| Предавателна мощност | -4,3 до +4,5 dBm |
| Мощност на претоварване | 4,5 dBm |
| ДДМ | Поддържано |
| Максимална скорост на данни | 100 Gbps |
| Централна дължина на вълната | 1295, 1300, 1304, 1309 нм |
| Тип конектор | LC |
| Марка | ККО |
| Тип приемник | SOA+ПИН |
| Максимална чувствителност на приемника | – 10,6 dBm |
| Коефициент на изчезване | 4 dB |
| Работна температура | от 0°C до 70°C |
